SV - (side valves) - система газораспределения с нижним расположением клапанов

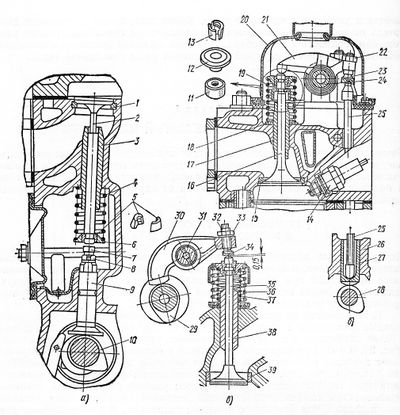

Газораспределительные механизмы: а — нижним расположением клапанов и распределительного вала; б — с верхним расположением клапанов и нижним расположением распределительного вала; в — с верхним расположением клапанов и распределительного вала; 1, 15 и 39 — седла клапанов; 2, 16 и 35 — клапаны; 3, 17 и 38 — направляющие втулки; 4 и 19 — пружины; 5 и 13 — сухари; 6 и 12 — тарелки пружин клапанов; 7 — регулировочный болт; 8, 22 и 33 — контргайки; 9 а 27 — толкатели; 10, 28 и 29 — кулачки распределительных валов; 11 — маслоотражательный колпачок клапана; 14 — свеча зажигания; 18 — опорная шайба; 20 — крышка головки блока; 21 и 30 — коромысла; 23 и 32 — регулировочные винты; 24 и 31 — оси коромысел; 25 — штанга; 26 — блок цилиндров; 34 — наконечник; 35 — внешняя пружина; 37 — внутренняя пружина
