ИМЗ М-72 - модель мотоцикла, марки Урал

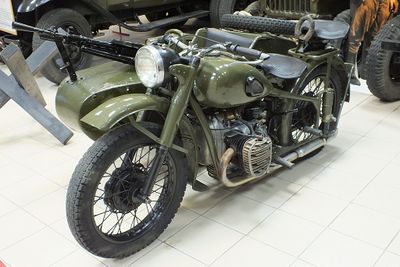

1024px-Мотоцикл М-72 во Владивостоке ф3.JPG


М-72 — советский тяжёлый мотоцикл. Выпускался крупной серией с 1941 по 1960 год на заводах ММЗ (Москва), ГМЗ (Горький), ИМЗ (Ирбит), «Красный Октябрь» (Ленинград), КМЗ (Киев). Первоначально предназначался исключительно для военных нужд и до середины 50-х мотоцикл в свободную продажу не поступал.

Каждый М-72 являлся носителем стрелкового оружия, поэтому по классификации ГАБТУ РККА он классифицировался как «бронетехника». Всего было выпущено более 8500 машин. Производился как с коляской, так и в одиночном варианте.

ИМЗ М-72 (1940—1961 годы) — на протяжении всего выпуска модернизировался, последняя модель получила даже короткорычажную вилку и алюминиевые ступицы колёс


История

В СССР решение о производстве специального армейского мотоцикла было принято в начале 1940 года. Под руководством Н. П. Сердюкова, который с 1935 по 1940 год проходил стажировку на заводе BMW[3], на базе московского опытного завода «Искра» было создано специализированное конструкторское бюро по тяжёлому мотоциклостроению. В качестве образца для полного копирования был выбран мотоцикл BMW R 71 (BMW-750)[4][5], который к тому времени хорошо зарекомендовал себя в Вермахте. Пять мотоциклов были анонимно закуплены в Швеции. С весны 1941 г. производство мотоцикла под маркой М-72 было развернуто на Московском мотоциклетном заводе (ММЗ) По кооперации ЗИС разработал документацию и поставлял двигатели, КИМ (ныне АЗЛК) — коробки передач, ГАЗ — карданный вал и боковую коляску. Московский мотоциклетный завод выпускал мотоциклы до 1951 года. Другой базой производства стал харьковский завод, двигателями его снабжал Киевский завод медицинских инструментов. В Ленинграде заводу «Красный Октябрь» также было поручено производство М-72. С 25 февраля 1942 года мотоциклы М-72 начали производить в Ирбите, куда было эвакуировано оборудование с ММЗ, КиМ, АТЭ-1, моторный цех ЗиСа. Основное КБ также переехало из Москвы в Ирбит. Его возглавил Александр Минович Федоров, среди конструкторов находились И. И. Окунев, Н. А. Кукин, В. В. Бекман, испытатели С. И. Карзинкин и Б. В. Зефиров. Одновременно производство мотоциклов М-72 развернул завод «Красная Этна», называвшийся Горьковским мотоциклетным заводом. Параллельно с ИМЗ, начиная с 1951 года, стал делать мотоциклы М-72 и Киевский мотоциклетный завод (КМЗ). Позже он встал на собственный путь развития конструкции. Различий в конструкции (и даже в эмблемах!) у мотоциклов М-72 московского, ирбитского, ленинградского, харьковского или горьковского производства не существовало. С 1955 года мотоциклы М-72 начали продавать населению. Гражданскую версию завода ИМЗ отличали: улучшенный двигатель, усиленные колёса и рама, торсионная подвеска колеса коляски, новая цветовая гамма и надпись «Ирбит» на баке. Однако все эти гражданские мотоциклы состояли на военном учёте в военкомате и в военное время подлежали реквизиции. Было выпущено 8,5 тыс. мотоциклов.


Конструкция

Конструкция прототипа (BMW R71) была ориентирована на массовое производство и содержала одновременно немало технических новшеств, которые на советских мотоциклах ранее не применялись. Это дуплексная рама, ножное переключение передач, пружинная подвеска заднего колеса, телескопическая передняя вилка (после войны на последних сериях М-72 ставили рычажную вилку), карданная передача, питание каждого цилиндра от собственного карбюратора.

Оппозитное расположение цилиндров в двигателе обеспечило не только его хорошую уравновешенность, но и низкий центр тяжести всего мотоцикла. У М-72 он лежал на высоте 592 мм. Все вспомогательные узлы (прерыватель, маслонасос, генератор) на М-72 приводились шестернями, чугунные цилиндры покрыты антикоррозионным жаростойким чёрным лаком, шатунные подшипники коленчатого вала — роликовые, коренные — шариковые. Шатуны сидели не на общей шейке, а каждый на своей. Поэтому левый цилиндр по ходу машины смещён вперёд на 39,2 мм относительно правого. В интересах уменьшения длины картера двигателя и, следовательно, его массы (с коробкой он весил 75 кг), коленчатый вал на М-72, как и у прототипа БМВ-R71, сделан двухопорным, а его средняя щека — сравнительно тонкой (18 мм). Мотоцикл М-72 выделялся среди своих ровесников рычагами управления, концы которых смотрели не наружу, а внутрь: при падениях уменьшался риск их повреждения. При езде с коляской порой оказывалось удобным переключать передачи не педалью, а расположенным справа от коробки коротким рычагом с шишечкой на конце.

На мотоцикл устанавливались сумки для боеприпасов и ЗИП, специальные кронштейны с поворотным устройством для закрепления ручного пулемёта (вертлюг). Пулемёт Дегтярёва крепился сошками к пластине вертлюга, что облегчало его транспортировку и позволяло вести огонь с места и даже на ходу. Трубчатые кронштейны спереди и сзади коляски, в которые вставлялся вертлюг, позволяли вести огонь как по ходу мотоцикла, так и назад. В очень ограниченном количестве в войска поступали также модификации с установленным вместо корпуса коляски 82-миллиметровым миномётом.

В 1949 году внедрён двойной воздушный фильтр — сетчатый и инерционно-масляный. С 1950 года вместо реле-регулятора РР-1 мотоциклы стали комплектоваться новым прибором РР-31. Затем, в 1952 году, внедрили усовершенствованный генератор Г11А. Его мощность как у предшественника (Г11), так и у последующей модели (Г414) оставалась, однако, неизменной.

С 1956 года ИМЗ перешёл на модель М-72М. Её главное отличие — среди усовершенствований двигателя замена (с 1955 года) переднего подшипника распределительного вала (вместо втулки — шариковый). По ходовой части: усилена рама, изменён редуктор главной передачи, усилены колёса: на тормозном барабане появился штампованный «кружевной» венец для более надёжного закрепления спиц. Во избежание блокирования колеса липкой грязью передний щиток поднят и закреплён на подрессоренной части передней вилки. Мотоцикл получил новую коляску.

Дальнейшего развития М-72М не произошло, так как ИМЗ перешёл на модель М-61 с верхнеклапанным двигателем.


Спортивные модификации

М-72К — кроссовый мотоцикл для спортивных клубов, выпускался небольшими партиями. Облегчённый, с форсированным двигателем мощностью 30 л. с. Увеличение мощности достигнуто изменением фаз газораспределения, увеличением высоты подъёма клапана и расшлифовкой впускного и выпускного каналов. Мотоцикл М-72К имеет забор воздуха с верхней поверхности бензобака, улучшенные передние и задние грязевые щитки, двойное седло водителя и покрышки со специальным «кроссовым» рисунком протектора, выведенные на уровень с верхними трубами рамы глушителя, переднюю вилку без фары, герметичные системы электрооборудования с магнето, привод которого состоит из двух шестерён. Ведущая шестерня вращается вместе с распределительным валом, а ведомая — вместе с промежуточным валом, установленным в передней крышке. Магнето соединено с промежуточным валом кулачковой муфтой. Значительное уменьшение веса достигнуто благодаря лёгкому боковому прицепу и облегчению ходовой части мотоцикла. На подвеске заднего колеса установлен фрикционный амортизатор, гасящий колебания задней подвески. Рукоятка управления дросселем — катушечного типа, что позволяет резко открывать дроссель при небольшом угле поворота рукоятки.

М-75М — спортивный мотоцикл с коляской на базе дорожного М-72. Двигатель с верхнеклапанными головками из алюминиевого сплава, полусферическими камерами сгорания, коромыслами с игольчатыми подшипниками. Коробка передач со сближенными передаточными числами (1,875-1,3-1,0-0,917). Ходовая часть мотоцикла облегчена за счёт узких крыльев и отсутствия багажника.

М-76 — спортивный мотоцикл-одиночка на базе дорожного М-72. Двигатель и коробка передач аналогичны М-75М, но имеет систему смазки с сухим картером[6]. Бачок для масла установлен возле седла мотоцикла. Зажигание — от магнето.

М-80 — гоночный мотоцикл, созданный на Горьковском мотозаводе (ГМЗ) в 1946 году на базе дорожного М-72. Считается, что инженер Наум Гудкин (создатель мотоцикла) использовал задел двигателей М-75[7](разработка которого велась в то же время), так как централизация промышленности в СССР позволяла передавать детали и целые конструкции между предприятиями. В 1947 году на таком мотоцикле заслуженный мастер спорта СССР Евгений Грингаут установил всесоюзный рекорд скорости в классе мотоциклов до 750 см3 — 172 км/ч.


Характеристики:

Общие данные

Тип мотоцикла - с коляской.

База, мм - 1430.

Дорожный просвет, мм - 130.

Колея, мм - 1100

Габариты, мм:

- длина - 2420;

- ширина - 1650.

Высота (по ключу зажигания) - 1000

Вес мотоцикла, кг:

- сухой - 335;

- рабочий - 380.

Расход топлива по шоссе, л/100 км - 7.

Запас хода по топливу по шоссе, км - 310.

Наибольшая скорость, км/час - 85.

Емкость (масляная), л:

- картера двигателя - 2,0;

- картера КП - 0,8;

- картера задней передачи - 0,150;

- воздухоочистителя - 0,2.

Емкость топливного бака, л - 22.

Двигатель

Тип двигателя - четырехтактный двухцилиндровый.

Марка - М-72М.

Диаметр цилиндра, мм - 78.

Ход поршня, мм - 78.

Рабочий объем, см³ - 746.

Степень сжатия - 5,5 ± 0,2.

Максимальная мощность, л. с. - 22.

Максимальный крутящийся момент, кг м - 4,0.

Материал головки блока - алюминиевый сплав.

Прокладка головки блока - асбометаллическая 0,6 мм.

Материал поршня - сплав алюминиевый.

Фазы газораспределения (по углу поворота кривошипа), град.:

- начало впуска до в. м. т. - 76;

- конец впуска после н. м. т. - 92;

- начало выпуска до н. м. т. - 116;

- конец выпуска после в. м. т. - 52.

Карбюратор - Два К-37.

Силовая передача М-72 М

Передаточное число главной передачи - 4,62.

Сцепление - сухое двухдисковое в маховике двигателя.

Количество дисков:

- ведущих - 3;

- ведомых - 2.

Количество пружин - 6.

Технические характеристики коробки передач М-72 М

Тип - четырехступенчатая двухходовая.

Передаточные числа:

- на первой передаче - 3,6;

- на второй передаче - 2,286;

- на третьей передаче - 1,7;

- на четвертой передаче - 1,3.

Общее передаточное число:

- на первой передаче - 16,65;

- на второй передаче - 10,56;

- на третьей передаче - 7,85;

- на четвертой передаче - 6,01.

Шины мотоцикла М-72 М и их характеристики

Размер, в дюймах - 3,75-19.

Давление, кг/см²:

- переднего колеса - 1,6;

- заднего колеса - 2,0;

- колеса коляски - 1,8;

- запасного колеса - 2,0.

Зажигание и Электрооборудование М-72 М и их характеристики

Тип - батарейное магнето.

Марка катушки зажигания - Б - 2Б или Б-11.

Аккумуляторная батарея - 3МТ-14.

Генератор - Г - 11А.

Реле-регулятор - РР-31.

Сигнал - С - 23Б.

Фара ФГ - 6.

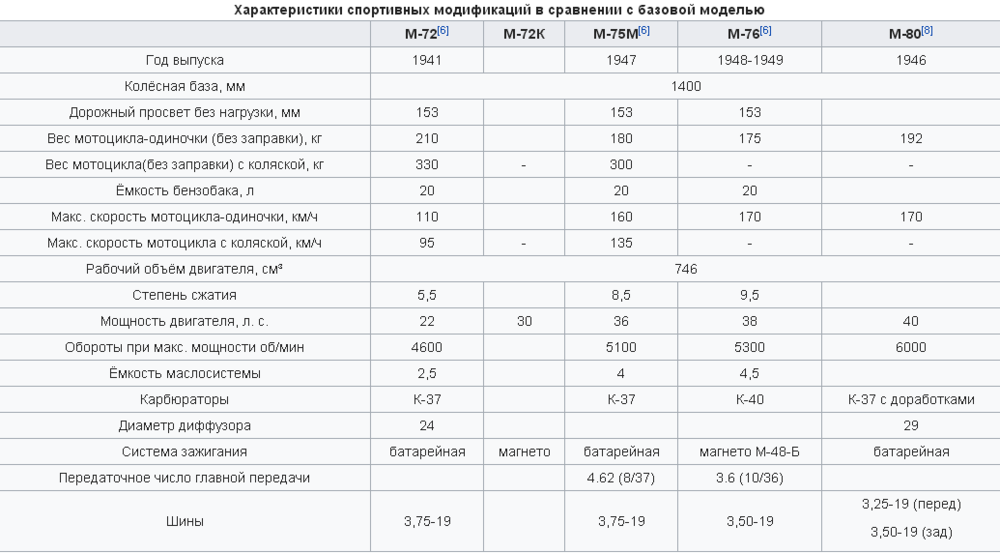

Screenshot 48.png
