Коробка переключения передач (КПП).





КПП Мотоцикл Минск 053.jpg

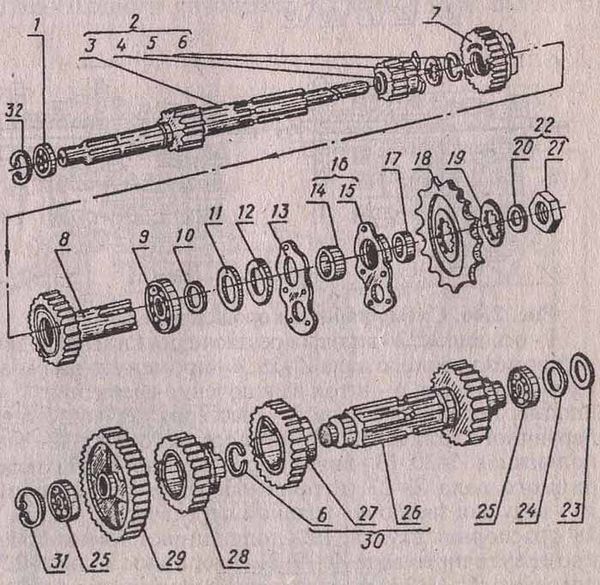

Коробка передач: 1 - подшипник; 2 -вал первичный в сборе с шестерней II передачи; 3 - вал первичный; 4 - шестерня II передачи; 5 - шайба упорная; 6 - кольцо; 7 - шестерня подвижная; 8 - вал вторичный; 9 - подшипник 104; 10 - прокладка; 11, 12 - шайбы регулировочные; 13 - прокладка; 14 - манжета; 15 - корпус сальника; 16 - корпус сальника с манжетой; 17 - кольцо распорное; 18 - звездочка ведущая главной передачи; 19 - шайба замочная; 20 - сальник; 21 - гайка специальная; 22 - гайка специальная с резиновым сальником; 23, 24 - шайбы регулировочные; 25 - подшипник 201; 26 - вал промежуточный; 27 - шестерня III передачи; 28 - шестерня подвижная; 29 - шестерня I передачи; 30 - вал промежуточный с шестерней III передачи; 31, 32 - кольца стопорные.
