Clutch - Система сцепления.


Сцепление 03.jpg

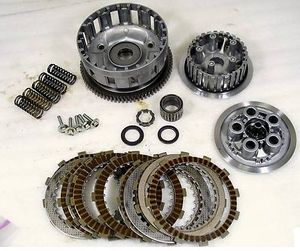

Сцепление, работающее в масляной ванне

На мотоциклах с поперечным расположением двигателя применяется сцепление, работающее в масляной ванне.

Это вызвано тем, что мотоциклетные двигатели (как двухтактные, так и четырёхтактные) имеют объединённый картер двигателя и коробки передач (отливаются в одном блоке). Точнее, объединённый картер состоит из двух половин (правой и левой по ходу движения), соединённых через паронитовую прокладку. Детали сцепления совмещены с моторной передачей и системой запуска двигателя, смазываются моторным маслом.

Устройство мотоциклетного сцепления

На заднем (левом) конце коленвала находится ведущая (малая) звёздочка, соединённая цепной передачей (передняя передача или моторная передача) с ведущим (наружным) барабаном сцепления. Ведущий (наружный) барабан сцепления свободно вращается на первичном валу коробки передач и является одновременно большой (ведомой) звёздочкой моторной цепной передачи; также на ведущем барабане находится храповик пускового устройства (педали кикстартера). Ведомый (внутренний) барабан сцепления установлен на том же первичном валу КПП подвижно на шлицах и закреплён гайкой. В барабанах находится пакет из дисков сцепления — ведомых и ведущих. Например, на мотоцикле Иж Планета-5 стоит пакет: шесть ведущих и семь ведомых дисков . Ведущие диски связаны с наружным барабаном с помощью выступов, входящих в пазы. Ведомые диски с зубцами на внутренней окружности и связаны этими зубцами с ведомым (внутренним) барабаном. Собирается пакет следующим образом: во внутренний барабан устанавливается опорный ведомый диск, за ним ведущий, потом снова ведомый… Последним ставится нажимной диск, который притягивается к ведомому барабану цилиндрическими пружинами. Фрикционные накладки наклеены на ведущие диски и сделаны из пробки или специальной пластмассы. Феродо работать в масляной среде не может, замасливание автомобильного сцепления является одной из его неисправностей, пробка или пластмасса, в свою очередь, не может работать в условиях сухого трения (моментально сгорит). Плавное включение сцепления происходит благодаря тому, что пары ведущих и ведомых дисков, разделённые слоем масла, одновременно не «схватываются».

Механизм выключения мотоциклетного сцепления

Первичный вал коробки передач полый, через него проходит толкающий шток, передающий усилие посредством троса в гибкой оболочке от рычага на руле мотоцикла. Усилие от троса преобразуется червячным или рычажным механизмом. Шток заканчивается твердосплавным шариком (это и есть выжимной подшипник), далее усилие передаётся на грибок, отводящий нажимной диск, после чего пакет дисков сцепления разводится и крутящий момент не передаётся.
