Галогенная лампа из кварцевого стекла
Галогенная лампа из кварцевого стекла - лампа с вольфрамовой нитью, заполненная газообразным галогеном. Используется в фарах в связи с высокой эффективностью (люмен на ватт), длительным сроком службы и отсутствием потемнения стекла.
Галоге́нная ла́мпа — лампа накаливания, в баллон которой добавлен буферный газ: пары галогенов (брома или йода). Буферный газ повышает срок службы лампы до 2000-4000 часов и позволяет повысить температуру спирали. При этом рабочая температура спирали составляет примерно 3000 К. Эффективная светоотдача большинства массово производимых галогенных ламп на 2012 год составляет от 15 до 22 лм/Вт.
Принцип действия
В лампе накаливания электрический ток, проходя через тело накала (обычно — вольфрамовую спираль), нагревает его до высокой температуры. Нагреваясь, тело накала начинает светиться. Из-за высокой температуры атомы вольфрама испаряются с поверхности тела накала (вольфрамовой спирали) и осаждаются (конденсируются) на менее горячих поверхностях колбы, ограничивая срок службы лампы.
В галогенной лампе окружающий тело накала йод или бром (совместно с остаточным кислородом) вступает в химическое соединение с испарившимися атомами вольфрама, препятствуя осаждению последних на колбе. Этот процесс является обратимым — при высоких температурах вблизи тела накала соединения вольфрама распадаются на составляющие вещества. Атомы вольфрама высвобождаются таким образом либо на самой спирали, либо вблизи неё. В результате атомы вольфрама возвращаются на тело накала, что позволяет повысить рабочую температуру спирали (для получения более яркого света), продлить срок службы лампы, а также уменьшить габариты по сравнению с обычными лампами накаливания той же мощности.
Галогенные лампы одинаково хорошо работают на переменном и постоянном токе. При применении плавного включения срок службы может быть повышен до 8000-12 000 часов.
Преимущества и недостатки
Существенным недостатком галогенных ламп является низкочастотный шум при использовании их в сети переменного тока совместно с диммером.
Спектр свечения галогенной лампы, как и лампы накаливания, близок к солнечному.
Компактность Добавление галогенов предотвращает осаждение вольфрама на стекле, при условии, что температура стекла выше 250 °C. По причине отсутствия почернения колбы галогенные лампы можно изготавливать очень компактными. Малый объём колбы позволяет, с одной стороны, использовать большее рабочее давление (что опять же ведёт к уменьшению скорости испарения нити) и, с другой стороны, без существенного увеличения стоимости заполнять колбу тяжёлыми инертными газами, что ведёт к уменьшению потерь энергии за счёт теплопроводности. Всё это увеличивает срок службы галогенных ламп и повышает их эффективность (КПД).
Цветопередача Галогенные лампы обладают хорошей цветопередачей (Ra 99-100), поскольку их непрерывный спектр близок к спектру абсолютно чёрного тела с температурой 2800-3000 K. Их свет подчёркивает тёплые тона, но в меньшей степени, чем свет обычных ламп накаливания.
Применение
Хотя галогенные лампы не достигают эффективности люминесцентных и тем более светодиодных ламп, их преимущество состоит в том, что они могут быть без каких-либо доработок использованы для замены обычных ламп накаливания, например, с диммерами и с выключателями с подсветкой («с огоньком»).

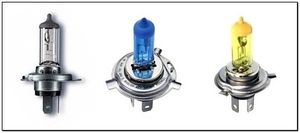

Галогенные лампы также активно используются в автомобильных фарах благодаря их повышенной светоотдаче, долговечности, устойчивости к колебаниям напряжения, малым размерам колбы.
Мощные галогенные лампы используются в прожекторах, рампах, а также для освещения при фото-, кино- и видеосъёмке, в кинопроекционной аппаратуре, в офсетной и флексографической печати и шелкографии, для экспонирования и сушки материалов, чувствительных к ультрафиолетовому излучению.
Галогенные лампы с небольшой температурой тела накала являются источниками инфракрасного излучения и используются в качестве нагревательных элементов, к примеру в электроплитах[1], микроволновках (гриль), паяльниках (спайка ИК-излучением термопластов).
Исполнение
Галогенные лампы могут быть изготовлены как в компактных типоразмерах MR16, MR11 с цоколем GU 5.3, G4, GY 6.35 (на 12 вольт) или G9, GU10 (на 220 или 110 вольт), так и с цоколем Эдисона Е14 или Е27 (на 220 или 110 вольт), линейные с цоколем R7 различной длины (L=78 мм, L=118 мм и др.). Колба ламп может быть прозрачной, матированной, а также иметь рефлектор и/или рассеиватель.
Лампы типоразмеров MR предназначены для установки в транспортных средствах (автомобилях, мотоциклах, велосипедах), а также при подключении через трансформатор к бытовой сети могут использоваться для стационарного освещения («точечное освещение», компактные светильники).
Лампы типоразмера GU используются для стационарного освещения и в отличие от ламп MR подключаются к бытовой сети без трансформатора. Определить тип лампы (MR или GU), установленной в светильнике или световой «точке», не вынимая лампу, можно, проследив характер изменения яркости лампы при включении и выключении. Лампа GU загорается и гаснет практически мгновенно, а лампа MR — плавнее, обладая определённой инерцией (порядка 1/2 секунды).
Лампы с цоколем Е14 (миньон) или Е27 (стандарт) предназначены для замещения обычных ламп накаливания. Они снабжены дополнительной внешней колбой (по форме и размерам напоминающей колбу обычных ламп накаливания), защищающей внутреннюю кварцевую колбу от загрязнений, случайных прикосновений и контакта с легкоплавкими материалами.
Особенности эксплуатации
Галогенные лампы очень чувствительны к жировым загрязнениям, поэтому их внутренних колб нельзя касаться даже чисто вымытыми руками. Ввиду высокой температуры колбы любые загрязнения поверхности (например, отпечатки пальцев) быстро сгорают в процессе работы, оставляя почернения. Это ведёт к локальным повышениям температуры колбы, которые могут послужить причиной её разрушения (поэтому, из-за высокой температуры, колбы изготавливаются из кварцевого стекла). При установке ламп следует держать колбу лампы через чистую салфетку (или в чистых перчатках), а при случайном касании тщательно протереть колбу тканью, не оставляющей волокон (например, микрофиброй) со спиртом.
Поскольку колба галогенной лампы разогревается до пожароопасных температур, то её следует монтировать так, чтобы в дальнейшем полностью исключить всякую возможность её соприкосновения с любыми находящимися поблизости предметами и материалами, и тем более человеческим телом.
При использовании галогенной лампы с диммером необходимо время от времени включать лампу на полную мощность на 10 минут, чтобы испарить накопившийся на внутренней части колбы осадок иодида вольфрама
IRC-галогенные лампы
Новым направлением развития ламп является так называемые IRC-галогенные лампы (сокращение «IRC» обозначает «инфракрасное покрытие»). На колбы таких ламп наносится специальное покрытие, которое пропускает видимый свет, но задерживает инфракрасное (тепловое) излучение и отражает его назад, к спирали. За счёт этого уменьшаются потери тепла и, как следствие, увеличивается эффективность (КПД) лампы. По данным фирмы OSRAM потребление энергии снижается на 45 %, а срок службы удваивается (по сравнению с обычной галогенной лампой). Такая галогенная лампа мощностью 65 Вт даёт световой поток 1700 лм, то есть имеет световую отдачу 26 лм/Вт[3]. Это примерно вдвое меньше световой отдачи компактной люминесцентной лампы мощностью 30 Вт (1900 лм), требующейся для создания аналогичного светового потока, и вдвое больше световой отдачи простой лампы накаливания.
