TDM 850 - модель мотоцикла, марки Yamaha


 Yamaha tdm 850 1994 2 lgw.jpg        200912151933 2-575x425.jpg

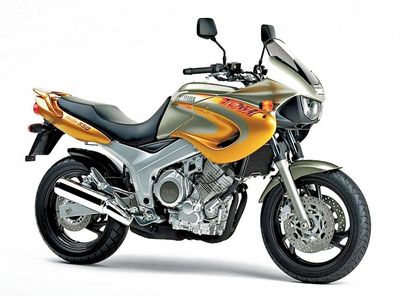

                TDM850 1 поколение                                        TDM850 2 поколение





Модель дорожного мотоцикла Yamaha TDM 850 появилась в 1991 году и выпускалась вплоть до 2001 года, после чего она была заменена на обновленную Yamaha TDM 900. С самого начала мотоцикл позиционировал себя как универсальный байк для мотопутешествий, однако причислить его к классу "Туристический эндуро" довольно сложно. Сегодня такой класс мотоциклов принято называть "паркетниками" - они обладают прямой удобной посадкой, мощным тяговитым двигателем, высоким клиренсом, развитой ветрозащитой и мягкими подвесками. Все это позволяет передвигаться по дорогам различного качества - от автобанов до гравийных трасс.

Модель была очень популярна в Европе, и в частности, во Франции, Германии и Греции. Второе поколение мотоцикла вошло в ТОП-15 самых продаваемых мотоциклов Нидерландов.

Особенностью мотоцикла Yamaha TDM 850 является рядный 2-цилиндровый двигатель жидкостного охлаждения с 5-ю клапанами на цилиндр, выдающий 83 л.с. мощности и 80,4 Нм крутящего момента, доступного уже на 6000 об/мин. Мотор имеет много общего с двигателем от Yamaha XTZ750 Super Tenere и устанавливался также на модель Yamaha TRX 850 (второе поколение двигателя - с 1996 года).

Из особенностей Yamaha TDM 850 следует выделить стальную дуплексную раму, регулируемые подвески с увеличенным ходом, переднее колесо на 18', 5-ступенчатую КПП, мощные 4-поршневые передние тормоза, топливный бак на 18 л (20 л - с 1996 года) и 229 кг снаряженной массы.

Модель Yamaha TDM 850 выпускалась до 2001 года, после чего была заменена на новую - Yamaha TDM 900.

Несмотря на интересную концепцию, модель Yamaha TDM850 не была эталоном надежности и беспроблемности. Из наиболее частых проблем следует выделить расход масла, карбюраторы (из-за вибраций разбивает колодцы распылителей; с 1999 года и внедрением новых карбюраторов данная проблема была решена) и конструкцию заднего суппорта (из-за перекоса поршня возможно подклинивание и повышенный износ тормозного диска). С годами и введением новых поколений мотоцикла данные проблемы постепенно решались и окончательно канули в лету на модели TDM900.


Краткая история модели

1991 г. - начало производства и выпуска Yamaha TDM 850. 1-е поколение мотоцикла (Yamaha TDM 850-1). Модель имеет топливный бак на 18 л, выдает 77 л.с. мощности и 75,5 Нм крутящего момента. Модель: Yamaha TDM850 (Европа, Океания). Заводское обозначение: 3VD1, 3VD2, 4CF1, 4CM1, 4CN1.

1992 г. - без существенных изменений. Модель доступна на рынке США. Модель: Yamaha TDM850 (Европа, Океания, Япония, США). Заводское обозначение: 3VD3, 3VD4, 4CF2, 4CM2, 4CN2, 4DT3, 4EP1

TDM850D, TDM850DC - США.

1993 г. - без существенных изменений. Модель: Yamaha TDM850 (Европа, Океания, Япония, США). Заводское обозначение: 3VD5, 3VD6, 4CF3, 4CM3, 4CN3, 4EP2

TDM850E, TDM850EC - США.

1994 г. - без существенных изменений. Модель больше не продается в США. Модель: Yamaha TDM850 (Европа, Океания, Япония). Заводское обозначение: 3VD7, 3VD8, 4CF4, 4CM4, 4CN4, 4EP3.

1995 г. - модель доступна только в Европе. Модель: Yamaha TDM850 (Европа). Заводское обозначение: 3VD9, 3VDA, 4CM5, 4CN5.

1996 г. - второе поколение мотоцикла (Yamaha TDM 850-2). Модель получает обновленный внешний вид и двигатель, который, хоть и остался "рядником", но стал работать как полноценный V-образник (благодаря развернутым на 90 градусов шейкам коленвала). Мощность двигателя увеличивается на 3 л.с. - до 80 л.с., а крутящий момент - до 76,8 Нм. Кроме того, масляный бак переместился в картер, а передняя вилка стала толще (вместо 41 мм стала 43 мм). Топливный бак увеличивается с 18 до 20 л. Модель: Yamaha TDM850 (Европа, Япония). Заводское обозначение: 4TX1.

1997 г. - без существенных изменений. Модель: Yamaha TDM850 (Европа, Япония). Заводское обозначение: 4TX2, 5AR1.

1998-1999 г. - модели этих годов также подверглись серьезным изменениям. Внешний вид мотоцикла остался прежним, но по технической части сильно изменился. Механическая приборная панель была заменена на ЖК, датчик температуры был заменен датчиком уровня топлива, тросовый привод спидометра был заменен на электронный, была добавлена кнопка "аварийки". Кроме того, был убран масляный щуп, на смену которому пришло удобное смотровое окошко, было также усилено сцепление и сближены передаточные числа КПП. Важной доработкой стало также использование новых карбюраторов (BDSR38), которые стали более надежными и обеспечивали лучшее наполнение цилиндров смесью. Топливный насос, вместо вакуумного, стал электрическим. Появился датчик дроссельной заслонки, благодаря чему блок управления более точно подбирал углы зажигания, что позволило повысить мощность до 83-84 л.с., а крутящий момент до 80,4 Нм (вместо 75,5 Нм). Модель: Yamaha TDM850 (Европа, Япония). Заводское обозначение: 4TX3, 5AR2, 5GG1. - 1998

Модель: Yamaha TDM850 (Европа, Япония, Океания). Заводское обозначение: 4TX4, 4TX5, 5GG2. - 1999

2000 г. - без существенных изменений. Модель: Yamaha TDM850 (Европа, Япония). Заводское обозначение: 4TX6, 4TX7.

2001 г. - последний год производства. Модель Yamaha TDM 850 была заменена на новую - Yamaha TDM 900. Модель: Yamaha TDM850 (Европа, Япония). Заводское обозначение: 4TX8, 4TX9.


Характеристики:

Модель Yamaha TDM850
Тип мотоцикла дорожный
Год выпуска 1991-2001
Рама стальная ромбовидная
Тип двигателя 2-цилиндровый, 4-тактный, рядный
Рабочий объем 849 куб. см.
Диаметр цилиндра/ход поршня 89,5 x 67,5 мм
Степень сжатия 10.5:1
Охлаждение жидкостное
Количество клапанов на цилиндр DOHC, 5 клапанов на цилиндр
Система подачи топлива карбюратор, 2x Mikuni BDST38 – TDM850 (’91-97)

карбюратор, 2x Mikuni BDSR38 – TDM850 (’98-01)

Тип зажигания цифровое TCI
Максимальная мощность 77,0 л.с. (56,6 кВт) при 7500 об/мин – TDM850 (’91-95)

80,2 л.с. (59,0 кВт) при 7500 об/мин – TDM850 (’96-98)

83,0 л.с. (61,0 кВт) при 7500 об/мин – TDM850 (’99-01)

Максимальный крутящий момент 75,5 Нм (7,6 кг-м) при 6000 об/мин – TDM850 (’91-95)

76,8 Нм (7,7 кг-м) при 6000 об/мин – TDM850 (’96-98)

80,4 Нм (8,1 кг-м) при 6000 об/мин – TDM850 (’99-01)

Коробка передач 5-ступенчатая
Тип привода цепь
Размер передней шины 110/80ZR-18
Размер задней шины 150/70ZR-17
Передние тормоза 2 диска, 298 мм, 4-поршневые суппорта
Задние тормоза 1 диск, 245 мм, 2-поршневой суппорт
Передняя подвеска 41 мм телескопическая вилка (регулировка преднатяга и отбоя), ход - 149 мм – TDM850 (’91-95)

43 мм телескопическая вилка (регулировка преднатяга и отбоя), ход - 149 мм – TDM850 (’96-01)

Задняя подвеска маятниковая с моноамортизатором (регулировка преднатяга и отбоя), ход - 144 мм
Длина мотоцикла 2165 мм
Ширина мотоцикла 790 мм
Высота мотоцикла 1285 мм
Колесная база 1475 мм
Высота по седлу 805 мм
Разгон до 100 км/ч 3,8 сек
Максимальная скорость 202 км/ч
Емкость бензобака 18,0 л – TDM850 (’91-95)

20,0 л – TDM850 (’96-01)

Масса мотоцикла (снаряженная) 229 кг

232 кг – TDM850 (’98-01)

Расход топлива

Средний расход топлива на Yamaha TDM 850 составляет 6,1 л на 100 км пути. Точное значение зависит от исправности мотоцикла и стиля езды.

Мануал

Каталог запчастей (микрофиши) для Yamaha TDM 850 (1992)

Руководство пользователя (Owners Manual) для Yamaha TDM 850 (2000)

Сервисный мануал (Service Manual) для Yamaha TDM 850 (1996, на русском)

Дополнение к сервисному мануалу (Supplementary Service Manual) для Yamaha TDM 850 (1999)
