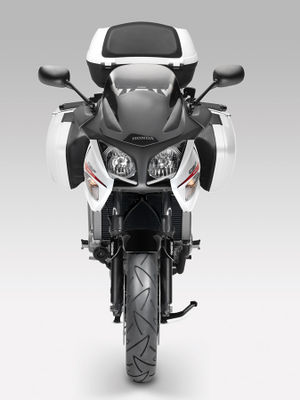

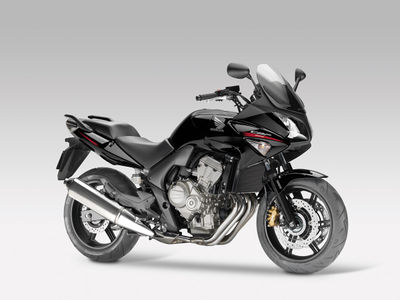

CBF 600 SA

CBF 600 SA - Мотоцикл марки Honda

Во время своего появления в 2004 году CBF600 заложил новый стандарт наслаждения от вождения мотоцикла среднего размера. Его обтекаемые формы и новый подход «Just Fit», который включает инновационное сиденье, настраиваемое по высоте в трёх положениях, значительно увеличивают степень комфорта и уверенность на дороге во время движения. Спроектированный для обеспечения высокой производительности при простом управлении, CBF600 привлекает как опытных мотоциклистов, для которых решающее значение имеет простое, многостороннее управление, так и новичков, делающих шаг навстречу новой производительности после класса мотоциклов с двигателем 125 куб. см.

К ним относится и новая волна женщин-мотоциклистов, которых привлекает простое управление CBF600, благодаря которому очень легко развить свои навыки вождения мотоцикла.

В течение последних лет с момента своего первого появления, изменения в требованиях рынка и защиты окружающей среды заставили задуматься об усовершенствовании CBF600 для соответствия всем последним достижениям. Кроме того, должны были быть удовлетворены запросы клиентов на улучшение комфорта и повышение мощности. Поставив перед собой цель улучшить эксплуатационные характеристики и простоту управления, сохранив при этом его характерный европейский стиль, команда разработчиков CBF600 начала модернизацию этого заслуживающего доверия cтандарта, установив новейший двигатель Honda и детали шасси, что позволило перевести его на новый уровень. Теперь, полностью обновлённый CBF600 будет привлекать ещё больше мотоциклистов своей многосторонней производительностью и обтекаемыми формами, одновременно обеспечивая отличные рабочие характеристики. CBF600 — один из лучших экземпляров с точки зрения цена/качество в своем классе.

Концепция развития

Во время проектирования следующего поколения популярного CBF600 команда разработчиков добилась значительных улучшений в простоте управления, комфорте и соответствии требованиям охраны окружающей среды.

Одним из наиболее важных моментов в реализации запланированных изменений стало снижение массы, которое проявляется не только в более быстром ускорении, но и в более простом управлении, что способствует повышению уверенности мотоциклиста на дороге. Также, было крайне важно снабдить CBF600 двигателем и шасси, соответствующим требованиям, предъявляемым временем.

Оборудование CBF600 новейшими технологиями было также одной из приоритетных задач, для чего команда разработчиков CBF обратилась к недавно выпущенным компанией Honda CBR600RR и CB600F Hornet. От этих моделей CBF получил более лёгкий и компактный четырёхцилиндровый двигатель с непосредственным впрыском топлива. Этот двигатель был специально настроен для поездок на короткие и средние дистанции, что позволит новичкам ощутить уверенность управления, а профессионалам оценить все преимущества мотоцикла в полной мере. Для дальнейшего снижения массы и более простого управления требовалась установка нового шасси, именно поэтому команда обратилась к CB600F Hornet, адаптировав его инновационную литую алюминиевую раму Mono-Backbone к более расслабленному стилю управления CBF.

В действительности стилевое оформление CBF600 мало чем отличается от дизайна своего предшественника, почти всё остальное в CBF является новым, включая такие элементы, как:

Новый более лёгкий компактный и оборотистый двигатель с непосредственным впрыском топлива, базирующийся на разработанных в 2007 году двигателях для CBR600RR и CB600F Hornet. Новая литая алюминиевая рама Mono-Backbone для уменьшения веса. 41мм телескопическая, настраиваемая вилка. Новая более лёгкая конструкция переднего обтекателя, придающая спортивный вид. Новая версия интегральной ABS для максимального контроля над торможением. Система безопасности с иммобилайзером HISS. Полное соответствие строгим требованиям по загрязнению окружающей среды EURO-3. И многое другое...

В то время как все вышеперечисленное помогает малоопытным владельцам CBF600S получать максимальное удовольствие от вождения мотоцикла, эта уникальная машина со среднем объёмом двигателя постоянно способствует развитию навыков вождения и приобретению уверенности на дорогах, позволяя владельцам CBF600S осознать, что они сделали правильный выбор, и то что мотоцикл сослужит им хорошую службу в течение долгих лет.

Вселяющее уверенность плавное и чуткое управление, настраиваемое сиденье и различные варианты навесного оборудования для перевозки багажа, CBF600S 2009 года обладает всем необходимым для того, чтобы его владельцы смогли ощутить наслаждение от вождения мотоцикла. Со своим более привлекательным видом и всегда дружелюбным нравом, CBF600S предназначен для ещё более широкого круга мотоциклистов с различными вкусами и стилями вождения.

Стилевое оформление

Строго придерживаясь своей изначальной концепции проектирования «Just Fit», в CBF600 особое значение придается более лёгкой форме и чётко выраженному европейскому стилю, элегантно дополняющим оригинальную концепцию.

Элегантно обрамляя верхнюю часть двигателя CBF600S имеет более стройную и лёгкую форму, которая обеспечивает каждому, увидевшему CBF, предчувствие скорости, не требующей усилий, и податливого, отзывчивого управления. Способствуют появлению подобного впечатления и воздушные отверстия, которые более эффективно распределяют воздушные потоки вокруг мотоциклиста для увеличения комфорта во время движения и одновременно обеспечивают более простое управление мотоциклом на больших скоростях. Почти не отличаются от предыдущей версии большие рефлекторные фары, встроенные в передний обтекатель. Как и раньше, CBF600S также имеет стекло, настраиваемое в 2-х положениях, которое может быть поднято на дополнительные 50 мм для обеспечения защиты от ветра высоких мотоциклистов. За обтекателем расположена заново спроектированная приборная панель, с указателем топлива и индикаторы HISS и систем подачи топлива, а также датчик ошибки ABS для версий с антиблокировочной тормозной системой.

Изящно встроенный в общую конструкцию с плавными линиями, топливный бак CBF вместимостью 20 литров значительно увеличивает отрезки проходимых расстояний без дозаправки.

На CBF600 установлено сиденье схожее с тем, что было на предыдущей версии мотоцикла, настраиваемое в трёх положениях по высоте, позволяющее обладателям CBF настраивать его в соответствии со своим ростом. Среди нововведений можно отметить более гладкие, более узкие и закруглённые передние контуры, которые повышают комфорт, особенно для низких мотоциклистов.

Крепёжные приспособления сиденья включают в себя амортизаторы, встроенные для снижения воздействия вибрации на мотоциклиста. Пеноматериалы, используемые при производстве сиденья, служат для снижения утомления от длительного вождения, а тем самым повышают комфорт. Передняя сторона сиденья также имеет удлинение, которое эффективно закрывает свободное пространство между самим сиденьем и топливным баком, которое особенно видно, когда сиденье находится в самом высоком положении. Другим нововведением для мотоциклистов с не очень длинными руками являются изогнутые рычаги сцепления и торможения, которые обеспечивают более простое и комфортное управление, а также более легкий доступ к элементам управления.

Двигатель и трансмиссия

Отличительной чертой CBF600 с момента его первого появления было мощное и плавное ускорение, которое ощущается при каждом повороте ручки газа, неважно, один вы на мотоцикле или с пассажиром и грузом.

CBF600 получил самую последнюю конструкцию двигателя среднего объёма от Honda, который является модифицированной версией самого мощного и лёгкого в управлении четырехцилиндрового двигателя с прямым впрыском топлива, который устанавливается на CBR600RR и CB600F Hornet.

Лёгкий и компактный двигатель 600 куб. см. Базирующийся на современной концепции двигателя Honda среднего объёма, двигатель CBF600 является одним из самых компактных в своём классе. Предназначенный для получения большего ощущения мощности, двигатель CBF обеспечивает комфортное ускорение на всём диапазоне мощности, что обеспечивает плавный набор скорости и динамичное прохождение поворотов на высоких скоростях. Его увеличенный крутящий момент на низких оборотах помогает минимизировать задержки в ускорении у малоопытных мотоциклистов, позволяя моментально разогнаться с места. Даже выхлопная система была модернизирована, чтобы обеспечить более чёткий звук и ощущение мощности. Отношение мощность/вес, маленький размер и вес двигателя создают оптимальный баланс массы CBF, что обеспечивает более быстрое и точное управление и комфорт во время вождения.

Двигатель CBF600 также оборудован усовершенствованной системой впрыска топлива PGM-FI от Honda, которая позволяет эффективней контролировать мощность, управлять ускорением и предсказывать изменения скорости. В систему впрыска топлива встроена система каталитического преобразования Honda, которая работает с новым катализатором, встроенным в переднюю часть глушителя выхлопных газов, сделанной из нержавеющей стали, что позволяет снижать вредные выбросы в атмосферу и обеспечивать соответствие стандартам EURO-3.

Более быстрое и мощное ускорение, а также впечатляющее ощущение мощности от одного прикосновения к ручке газа.

Шестискоростная трансмиссия CBF600 была оборудована меньшими передаточными числами на третьей, четвёртой и пятой скоростях по сравнению с базовой трансмиссией CBR600RR. Переключения скоростей также очень просты, а ручка переключения расположена почти на том же самом месте, что и у CBR600RR, позволяя более чётко ощущать переключение, не прилагая к этому усилий.

Шасси

Литая алюминиевая рама Mono-Backbone, детали подвески были специально разработаны для увеличения простоты управления.

Литая алюминиевая рама Mono-Backbone

CBF600 собран на основе литой алюминиевой рамы Mono-Backbone, которая впервые была создана для CB600F Hornet в 2007 году. Собранная из трёх больших литых секций, эта простая конструкция удерживает двигатель. Лёгкая литая алюминиевая рама также обеспечивает значительное увеличение жёсткости для более точного управления и быстрого реагирования на изменение направления.

Стальная направляющая под сиденье прочно сконструирована для упрощения установки верхней и боковых кофр. Для повышения комфорта управления установлены новые амортизирующие противовесы, которые эффективно поглощают вибрацию. Кроме того, нижняя центральная опора рамы была перемещена, а подставки под ноги удлинены.

Детали подвески

Детали подвески CBF600 были специально разработаны для увеличения простоты управления для менее опытных мотоциклистов. Спереди, 41 мм вилка обеспечивает уверенный контроль. Сзади, новая система подвески CBF600 поддерживает 46 мм стальной маятник.

Версия с интегральной AБС

Компонент АБС CBF600 работает почти так же, как и все другие модели Honda, оборудованные АБС. Во время торможения на неровных и скользких дорожных поверхностях эта высокоточная система мгновенно реагирует на самые последние изменения в относительной скорости обоих колёс, предсказывая и противодействуя скольжению колеса до того, как оно случится. Благодаря точному управлению, система поддерживает нужное тормозное давление для плавного и ровного торможения, что значительно увеличивает возможности быстрой и уверенной остановки.

Система Торможения связывает педаль заднего тормоза с центральным поршнем правого переднего тормозного суппорта, чтобы обеспечить регулируемый баланс управления передним тормозом, когда задний тормоз крепко зажат.

Сильное давление, применённое к педали заднего тормоза, вызывает как раз достаточное срабатывание переднего тормоза, что обеспечивает отличный баланс передних и задних тормозящих сил для чёткого управления ситуацией. Оставшиеся пять поршней передних тормозных суппортов удобно управляются ручкой ручного тормоза, обеспечивая надёжное управление торможением, которое соответствует спортивным качествам CBF600.

Уверенное вождение также требует безотказной работы тормозов, а усовершенствованная комбинированная система АБС CBF600 обеспечивает исключительный уровень плавного уверенного управления торможением как для экспертов, так и для менее опытных мотоциклистов в ситуациях, когда оптимальное торможение является критическим.

Оборудование

Преимуществом данной модели является одобрение SRA во Франции и одобрение Thatcham в Великобритании.

Система Безопасности Зажигания Honda (HISS)

Как и большинство мотоциклов Honda с большим объёмом двигателя, новый Hornet также полностью оборудован высокомощной Системой Безопасности Зажигания Honda (HISS), которая включает электронную блокировку, предотвращающую старт двигателя при помощи чего-либо, отличающегося от двух оригинальных ключей, таким образом, эффективно защищая мотоцикл от угона. Разработанная для полного отключения системы зажигания двигателя, система HISS не может быть отключена запуском двигателя без ключа зажигания.

Технические характеристики

ДВИГАТЕЛЬ

Тип 4-поршневый, 16-клапанный DOHC с жидкостным охлаждением

Рабочий объем, см3 599.3

Диаметр и ход поршня, мм 67 x 42,5

Коэффициент сжатия 11,6 : 1

Максимальная мощность, кВт 57 при 10,500 об/мин (95/1/EC)

Максимальный крутящий момент, Нм 59 при 8,250 об/мин (95/1/EC)

Частота холостого хода, об/мин 1.3

Количество масла, л 3.5

ТОПЛИВНАЯ СИСТЕМА

Карбюрация Электронный впрыск топлива PGM-FI

Воздушный фильтр Сухой, патронный,бумажный фильтр

Вместимость бензобака, л 20 (включая 4-литровый резерв) Диаметр дроссельной заслонки, мм 32 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Система зажигания Управляемая компьютером, цифровая, с электронным опережением

Установка зажигания 4° BTDC (нейтр.) ~ 60° BTDC (12,000 об/мин)

Тип свечей зажигания CR8EH-9 (NGK), U24FER-9 (DENSO)

Стартер Электрический

Емкость аккумулятора 12 В / 8,6 Ач

Выход AGG, Вт 333

Фары 12 В, 55 Вт x 1 (нижняя) / 55 Вт x 1 (верхняя)

ПРИВОД

Трансмиссия 6-скоростная

Сцепление Многодисковое, мокрое с винтовыми пружинами

Управление сцеплением Механическое, через кабель

Начальное снижение 2,111 (76/36)

Передачи

1 2,750 (33/12)

2 1,938 (31/16)

3 1,556 (28/16)

4 1,304 (30/23)

5 1,150 (23/20)

6 1,042 (25/24)

Передаточное отношение главной передачи 2,625 (42/15)

Заключительное Снижение Изолированная цепь с уплотнением

РАМА

Тип Mono-backbone; литой алюминий

ШАССИ

Размеры, мм 2,160 x 765 x 1,240

Колесная база, мм 1490

Угол продольного наклона 26°

След, мм 110

Радиус поворота, м 2.8

Высота сиденья, мм 785 (±15 мм)

Дорожный просвет, мм 130

Снаряженный вес, кг 222 (Перед: 109; Зад: 113)

Максимальная грузоподъемность, кг 195

Масса с нагрузкой, кг 417 (Перед: 144; Зад: 273)

ПОДВЕСКА

Передняя 41мм телескопическая вилка, 120мм ход оси

Задняя Амортизатор Monoshock с предв. нагрузкой, настраиваемой за 7 шагов, 125мм ход оси

КОЛЕСА

Спереди Литой алюминий с двойными 6 спицами и U-секцией

Сзади Литой алюминий с двойными 6 спицами и U-секцией

Размер обода:

спереди 17M/C x MT3,5

сзади 17M/C x MT5

Размер шин:

спереди 120/70 ZR17M/C (58W)

сзади 160/60 ZR17M/C (69W)

Давление в шинах, кПа:

спереди 250

сзади 290

ТОРМОЗА

Спереди 296 x 4,5 мм двойной гидравлический диск с двухпоршневыми (* Комбинированными трёхпоршневыми) суппортами, (*АБС) и металлокерамическими колодками

Сзади 240 x 5 мм гидравлический диск с (*Комбинированным) однопоршневым суппортом, (*АБС) и металло-керамическими колодками
